SAER TB2-MK65/3 Станция повышения давления

Многонасосные установки повышения давления TB.

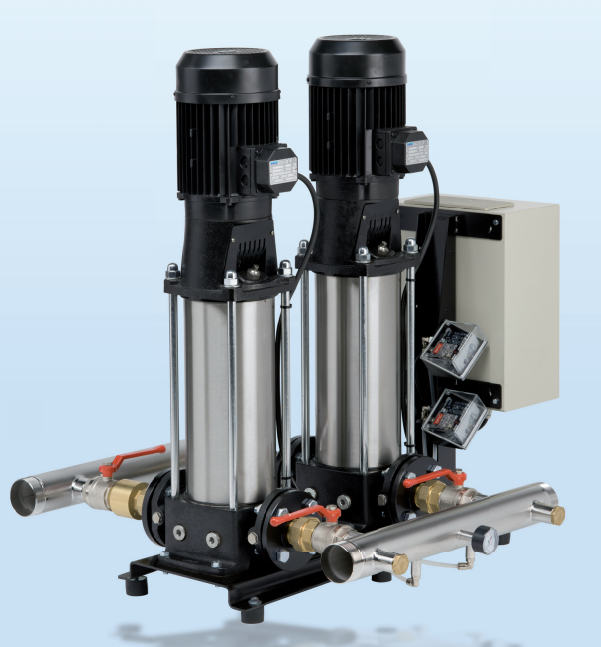

Многонасосная автоматическая станция повышения давления представляет собой собранную на общей раме установку, состоящую из нескольких (от 2 до 5) насосов, всей необходимой запорной арматуры и шкафа управления. Станция полностью готова к монтажу и эксплуатации.

TB2-MK65 Насосные станции на основе двух многоступенчатых вертикальных электронасосов серии MK.

Применение:

• Повышение давления и распределение воды в бытовых системах
• Повышение давления и распределение воды в сельскохозяйственных системах
• Повышение давления и распределение воды в промышленных системах
• Системы отопления
• Системы охлаждения
• Системы кондиционирования
• Системы полива

Принцип работы:

• Последовательный каскад по мере роста потребления воды
• Попеременная автоматическая работа главного и второстепенного насосов при каждом запуске
• Гарантия работы станции вторым насосом в случае аварии одного насоса

Характеристики – Стандартные исполнения:

• Жидкость: химически и механически неагрессивная
• Температура перекачиваемой жидкости: мин. 0°C, макс. 90°C
• Максимальное рабочее давление: 35 бар
• Кол-во запусков в час: 30 (P2 ≤1,5 кВт), 25 (P2 >1,5 кВт)
• Условия окружающей среды для установки: помещение
• Температура окружающей среды: мин. 0°C, макс. 40°C
• Относительная влажность воздуха: 50%
• Высота: макс. 1000 м над у.м.
• Шумность: макс. 60 dBA
• Параметры при 2900 1/min MK65: Qmax = 80 м3/ч – Hmax=330 м (Q=0)

Допущения:

• Насосы: UNI EN ISO 9906, Дополнение A
• Двигатель: нормы IEC 60034-1

Компоненты станции:

• Два многоступенчатых вертикальных насоса MBS-H
• Основание из согнутого листового железа с покрытием из катафореза, с регулируемыми и антивибрационными опорами
• Электрический пульт
• Стойка из согнутого листового железа с покрытием из катафореза
• Коллектор на всасывании
• Коллектор на нагнетании, приспособленный для подсоединения мембранных баков
• Манометр на коллекторе нагнетании
• Контрольное реле давления для каждого насоса
• Задвижка на всасывании и на нагнетании каждого насоса
• Обратный клапан для каждого насоса (на выбор – на всасывании или на нагнетании)
• Две заглушки

Характеристики насосов:

• Многоступенчатые электронасосы на вертикальной оси
• Насос снабжён опорным подшипником
• Присоединительное устройство, опора: чугун EN-GJL-250
• Кожух из нержавеющей стали: AISI304
• Диффузоры: углеродистая сталь (по запросу литая нержавеющая сталь AISI316)
• Рабочее колесо: углеродистая сталь (по запросу литая нержавеющая сталь AISI316)
• Диффузоры снабжены самоцентрирующимся кольцом изнашивания
• Вал из нержавеющей стали AISI431
• Двунаправленное механическое уплотнение: графит/ SiC/ EPDM
• Уплотнения из резины EPDM
• Патрубки ин-лайн с ответными фланцами (поставляются по запросу)
• MK65: Нормализованные двигатели формы V1
• Трёхфазное исполнение: 400В 50Гц, 400/690В 50Гц
• Другие напряжения поставляются по запросу

Характеристики электрического пульта AT:

• Электромеханический пульт для автоматических насосных станций на основе 2 насосов
• Станции с трёхфазным питанием:
  • до 7,5 кВт: прямой пуск
  • более 7,5 кВт: звезда треугольник для каждого насоса
• Коробка:
  • из листового железа IP54 с дверцей на шарнире и эпоксидной покраской
  • или из пластмассы IP 54 (однофазные станции)
• n°1 Рубильник блокировки дверцы
• n°2 Магнитно-тепловых переключателей защиты электронасоса с регулируемой шкалой (тепловые реле)
• Реле чередования насосов
• Трансформатор вспомогательной работы в зоне низкого напряжения (24V)
• n°2 Переключателя 0-1 или (РУЧ – O – АВТ)
• n°2 Тройки предохранителей для каждого насоса
• n°2 Соразмерных счётчика
• Защитные предохранители для вспомогательной работы
• Клеммная коробка для подсоединения к поплавковому переключателю или реле минимального давления
• n°2 Лампочки работы зелёного цвета
• n°2 Лампочка тепловой блокировки красного цвета
• Электрическая схема – инструкции к защитным устройствам

Станции с однофазным питанием (до 1,5 кВт):

• Аксессуары по запросу:

  • Мембранные расширительные баки на напорном коллекторе
  • Поплавковый переключатель
  • Реле минимального давления
  • Уровневое реле с таймером (датчики не включены) и указанием на нехватку воды

• Исполнение с электрическим пультом AZ

Наименование станций:

Характеристики TB2-MK65/3

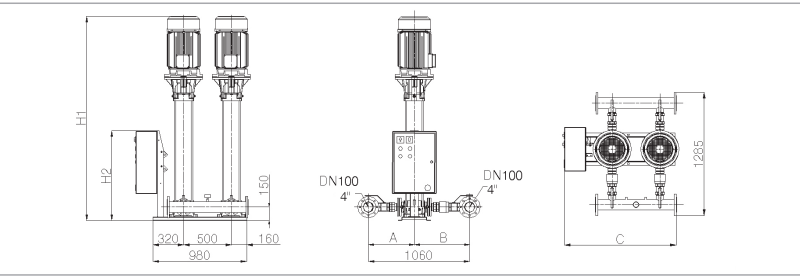

* - Размеры с обратным клапаном на всасывании (VA) или на нагнетании (VM)

** - Дополнительные опции

***- Размеры с электромеханическим (AT) или электронным (AZ) пультом управления

Все размеры указаны в мм
